Introducción: por qué importan los apoyos y sus reacciones

Si alguna vez te has preguntado cómo una viga se mantiene en equilibrio cuando le cae encima una carga, la respuesta está en los apoyos y las reacciones que generan. No es magia: es física en su forma más práctica. Los apoyos son esas interfaces entre la estructura y el mundo exterior que permiten que las fuerzas actuantes se traduzcan en respuestas que la estructura puede soportar sin deformarse de forma peligrosa. Imagina que tienes una mesa: las patitas son los apoyos. Si la apoyas en una superficie irregular, la mesa podría balancearse o chorrear en una esquina. En ingeniería, queremos que todo se mantenga estable, sin bamboleos, sin esfuerzos extra que provoquen fallos a corto o largo plazo. ¿Te gustaría entender paso a paso qué tipo de apoyos existen y qué reacciones generan ante distintos tipos de carga?

En este artículo vamos a recorrer desde lo básico hasta aplicaciones prácticas, pasando por los diferentes tipos de apoyos y sus reacciones, métodos para calcular esas reacciones y ejemplos claros que puedas seguir sin necesidad de ser un gurú de la ingeniería. ¿Estás listo para convertirte en alguien que sabe, con claridad y sin jerga innecesaria, por qué una viga se comporta como se comporta ante una fuerza horizontal, una carga puntual o una carga distribuida? Vamos allá, sin rodeos y con ejemplos que puedes replicar fácilmente en una maqueta o en un software de análisis estructural.

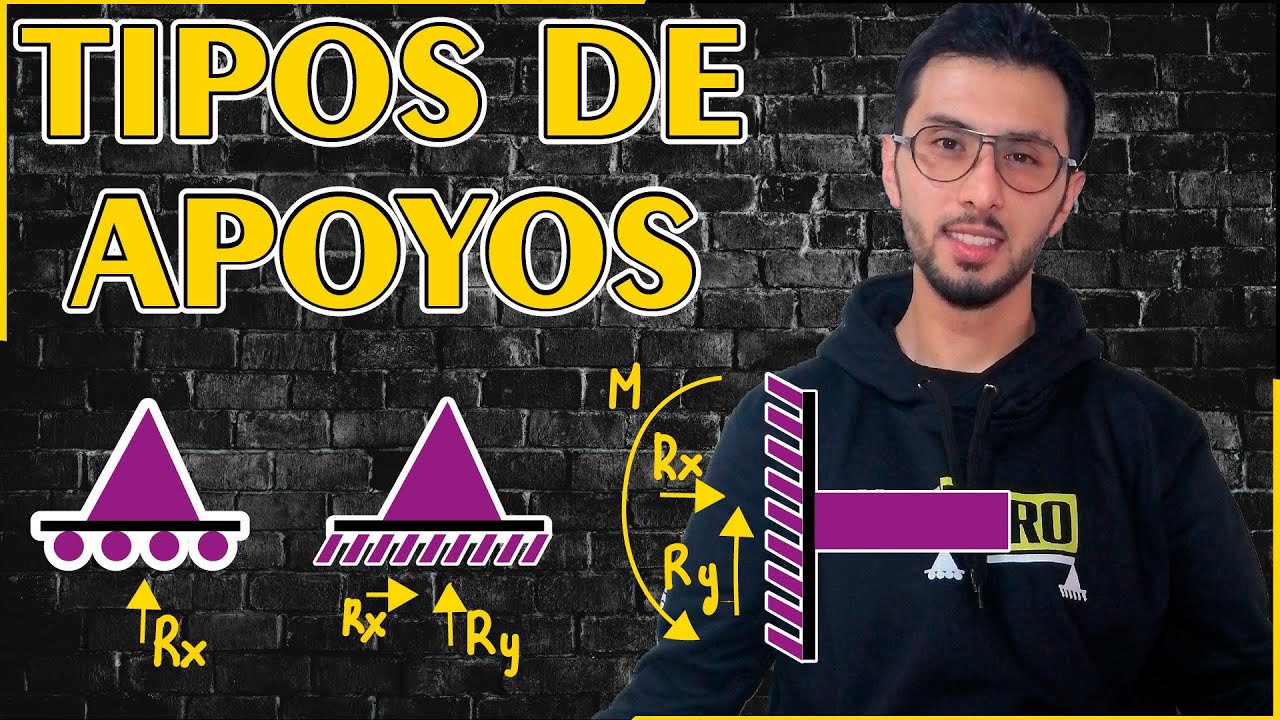

Tipos de apoyos y sus reacciones

Antes de entrar en cálculos, conviene clasificar los apoyos para entender qué reacciones generan. En términos simples, un apoyo es cualquier elemento que evita que una estructura se mueva en cierta dirección. Las reacciones son las fuerzas que ese apoyo transmite a la estructura para contrarrestar las cargas externas. Existen varias categorías, pero en el mundo práctico de vigas y marcos, los más relevantes son: apoyos tipo rodillo, apoyos tipo bisagra (pin), y apoyos empotrados (fijo). También hay soportes móviles o deslizantes que permiten cierta libertad de movimiento, reduciendo, por ejemplo, las fuerzas horizontales que podrían generar desplazamientos indeseados. ¿Qué implica cada uno en la realidad de una viga? Vamos por partes.

Apoyos rodillo y deslizante

Un apoyo tipo rodillo es como una rueda que rueda sobre una superficie. Permite movimiento horizontal pero restringe el movimiento vertical. En otras palabras, su reacción es vertical solamente. Un deslizante funciona de forma similar: ofrece libertad de deslizamiento en una dirección, mientras mantiene una dirección de giro o verticalidad fija según la orientación de la superficie. En la práctica, estos apoyos son útiles cuando la estructura podría expandirse o contraerse por cambios de temperatura, o cuando quieres evitar la transferencia de fuerzas horizontales entre elementos de la estructura. Si la carga es principalmente vertical, un rodillo es perfecto para evitar empujes horizontales indeseados. ¿Te suena a una pista de patinaje? En cierta medida, sí: una viga que tiene un rodillo debajo se puede “mover” un poco lateralmente, pero no puede penetrar el suelo con una fuerza vertical excesiva sin que el rodillo se comprima. ¿Qué sucede cuando hay una carga horizontal fuerte? Ahí es donde convienen otros apoyos o combinaciones de ellos para equilibrar las fuerzas.

Apoyos tipo bisagra (pin)

El soporte tipo bisagra, o pin, es más versátil de lo que parece a primera vista. Puede resistir fuerzas en dos direcciones (horizontal y vertical) pero no resistir momento; es decir, no entrega una reacción de giro. En una viga apoyada por un pin y un rodillo, el pin conserva la estructura en su lugar ante fuerzas horizontales y verticales, mientras que el rodillo se encarga de las posibles componentes horizontales por sí mismo para evitar que se acumule un momento no deseado. Este tipo de apoyo se usa mucho porque permite ajustar la posición de la viga sin generar esfuerzos de giro, pero para un análisis completo necesitas incluir el momento en el sistema si hay empotramientos o si la carga genera un momento significativo a esa primera fijación.

Apoyos empotrados o fijos

Un apoyo empotrado es el tipo que más “agarra” la estructura: transmite fuerzas en X e Y y también momento. Es como si la pared dijera: aquí te quedas y no te mueves ni un ápice. En estructuras, eso significa que el apoyo impone restricciones de rotación que producen momentos internos considerables. Si una viga está empotrada en una columna, por ejemplo, cualquier carga que haga girar la viga crea un momento que debe ser soportado por ese empotramiento. En la práctica, los apoyos fijos son más raros en puentes o marcos simples, pero cuando la integridad de la rotación es crítica (y la flexión es alta), se convierten en la elección natural. Un diseño inteligente combina empotramientos con otros apoyos para controlar tanto momentos como fuerzas transversales, sin sobrecargar ninguna unión.

Resumen práctico de las reacciones

En resumen, los apoyos definen cuántas y qué direcciones pueden reaccionar ante las cargas. Un rodillo da una reacción vertical, un pin da reacciones horizontal y vertical, y un empotrado añade un momento además de las fuerzas horizontales y verticales. Si duplicas o combinas apoyos de manera adecuada, puedes evitar la acumulación de esfuerzos que puedan causar el fallo de la estructura. ¿Qué implica esto para ti cuando diseñas una viga bajo diferentes cargas? Que necesitas entender qué tipo de carga actúa, en qué dirección, y cómo se distribuye a lo largo del eje de la estructura para decidir cuántos y qué tipo de apoyos son necesarios. Y sí, cada diseño tiene su propia receta, como una buena receta de cocina: la cantidad de sal se ajusta a la carga para que el resultado quede estable y seguro.

Cómo se calculan las reacciones en los apoyos

Todos queremos la respuesta que no sólo funcione en teoría sino que se pueda usar en la práctica. Calcular las reacciones de los apoyos se basa en principios de equilibrio estático. Si una estructura está en reposo y no hay movimientos, las sumas de las fuerzas horizontales y verticales deben ser cero, y el momento de rotación respecto a cualquier punto debe ser cero. Eso es lo que llamamos condiciones de equilibrio. Vamos a desglosarlo en pasos simples, con un lenguaje claro y ejemplos que puedas recrear con una regla y un lápiz, o en una planilla de Excel si te gustan los números.

Suma de fuerzas horizontales y verticales

Primero, identificas todas las fuerzas que actúan: pesos de la estructura, cargas externas (puntuales o distribuidas), y las reacciones en los apoyos. Luego, escribes las ecuaciones de equilibrio en las direcciones X e Y. Por ejemplo, si tienes una viga apoyada en un pin en el extremo izquierdo (que da Ax y Ay) y un rodillo en el extremo derecho (que da Ry), una carga vertical distribuida entre medio podría generar una reacción vertical adicional en el extremo derecho y la horizontal podría compensarse con Ax. ¿Qué pasa si no hay carga horizontal? Entonces la reacción horizontal puede ser cero o puede venir de la geometría o de cargas no simétricas en el sistema. La clave es no olvidar ninguna fuerza y asignar signos coherentes para arriba/abajo, izquierda/derecha, y sentido del momento.

Momento o rotación: el truco del punto de giro

El segundo pilar es el equilibrio de momentos. Elegimos un punto arbitrario y sumamos los momentos de todas las fuerzas respecto a ese punto. El momento es la fuerza multiplicada por la distancia perpendicular al punto de giro. Si el sistema tiene un par de apoyos, como un pin y un rodillo, puedes elegir el punto en el que una de las reacciones sea cero para simplificar. ¿Por qué funciona esto? Porque el momento de la fuerza en el punto de giro es cero y ya no aparece en la ecuación. A partir de ahí, despejas la reacción que te falte. Este método es poderoso y, con práctica, rápido. ¿Te imaginas resolviendo una viga con varias cargas sin sudar? Es cuestión de paciencia, ejercicios y un poco de intuición.

Ejemplos prácticos: pasos claros para entender las reacciones

Ejemplo 1: Viga simplemente apoyada en un pin y un rodillo con carga puntual

Imagina una viga horizontal de 4 metros, apoyada en un pin al extremo izquierdo y un rodillo al derecho. Hay una carga puntual de 6 kN situada a 1,5 m del extremo izquierdo. ¿Qué reacciones tienen los apoyos? Primero, identificamos las reacciones: Ax y Ay en el pin izquierdo, y Ry en el rodillo derecho (la horizontal en el rodillo es cero). Sumamos fuerzas verticales: Ay + Ry = 6 kN. Sumamos momentos tomando el extremo izquierdo como punto de giro: 6 kN × 1,5 m = Ry × 4 m. Despejando Ry, obtenemos Ry = (6 × 1,5) / 4 = 2,25 kN. Luego Ay = 6 – 2,25 = 3,75 kN. Como no hay carga horizontal, Ax suele ser cero. ¿Resultado? Reacciones verticales en Ay y Ry con un reparto que mantiene la viga en equilibrio. Este simple ejercicio ilustra el flujo de pensamiento: identificar apoyos, balancear verticales y rotar con momentos para hallar la incógnita restante.

Ejemplo 2: Viga empotrada en un extremo con carga puntual en el extremo opuesto

Aquí la cosa cambia un poco, porque el empotramiento puede resistir momento. Supón una viga de 5 metros, apoyada en el extremo izquierdo con un empotramiento y con un rodillo en el extremo derecho. Carga puntual de 10 kN en el extremo derecho. El empotramiento debe responder con Ax, Ay y un momento M. Sumamos fuerzas verticales: Ay = 10 kN (porque el rodillo no da fuerza vertical cuando la carga está en el extremo opuesto). En horizontal, si no hay cargas horizontales, Ax suele ser cero. Para el momento, tomamos el extremo izquierdo como punto de giro: el momento de la carga de 10 kN en 5 m da 50 kN·m, que debe ser contrarrestado por el momento del empotramiento. Por lo tanto, M = -50 kN·m. ¿Qué aprendemos? Que un empotramiento no sólo equilibra fuerzas, también controla momentos, y eso cambia la forma en que diseñas y verificas la estructura.

Ejemplo 3: Viga con carga distribuida uniforme y apoyos simples

Otra situación común es una viga con carga uniformemente distribuida de w kN/m a lo largo de toda su longitud, apoyada en un pin y un rodillo. En este caso, las reacciones verticales se obtienen de la fórmula para cargas distribuidas: la suma de momentos respecto a un extremo da la magnitud de la reacción opuesta al soportar la carga total. La carga total es W = w × L, y la posición media de la carga está en L/2. El procedimiento es el mismo: resolver para Ry y Ay con las ecuaciones de equilibrio. Estos ejercicios te ayudan a ver que, aunque la carga sea difusa, las reacciones son puntuales en la mayoría de los apoyos de un marco ideal, lo que facilita el cálculo si sigues el método correcto.

Errores comunes y buenas prácticas al analizar apoyos y reacciones

En la práctica diaria, no basta con “resolver las ecuaciones” de forma mecánica; hay que evitar trampas que pueden costarte tiempo y dinero. Aquí tienes una lista de errores típicos y cómo evitarlos:

• Ignorar la dirección de las fuerzas: siempre asume un signo y luego verifica si el resultado tiene sentido (una reacción no puede ser negativa a menos que el plano de carga lo justifique).
• Confundir momentos con fuerzas: un momento no es una fuerza, es una fuerza multiplicada por una distancia. Mantén el concepto claro para no cometer errores en las ecuaciones.
• Omitir una reacción: si es posible que exista una componente en una dirección, cálcula, no asumas que es cero sin base física o sin un anclaje adecuado.
• Desestimar efectos de la orientación: un rodillo que no está alineado correctamente puede inducir componentes horizontales no deseadas. Asegúrate de que la geometría esté bien definida.
• Saltarse la verificación de equilibrio: después de calcular, verifica que las tres condiciones de equilibrio (sum F_x = 0, sum F_y = 0, y sum M = 0) se cumplen para evitar errores de configuración.

Consejos prácticos para el diseño y la verificación

Aquí van recomendaciones que puedes aplicar en tus proyectos o en tus prácticas de estudio para que el análisis de apoyos y reacciones sea más sólido y menos intimidante:

• Empieza por dibujar un diagrama de cuerpo libre claro. Marca cada fuerza y cada posible reacción de apoyo. Un diagrama limpio te ahorra dolores de cabeza a la hora de escribir las ecuaciones.
• Usa signos consistentes. Por ejemplo, define “positivo” hacia arriba y hacia la derecha. Si obtienes un resultado negativo, significa que la reacción está en la dirección opuesta a la que asumiste.
• Para estructuras simples, resuelve en dos etapas: primero las fuerzas verticales y luego el momento. Esto te da una garantía adicional de que no te estás confundiendo con el par de fuerzas.
• Si tienes múltiples apoyos complicados, empieza con la suma de momentos respecto a un apoyo donde puedas eliminar una incógnita (un método muy utilizado). Luego resuelve las demás ecuaciones para hallar las restantes reacciones.
• Compara tu resultado con un enfoque alternativo (por ejemplo, si calculaste con suma de momentos, verifica con el método de secciones o con un software). Una segunda verificación suele detectar errores de signado o de algebra.

Aplicaciones prácticas y casos en la vida real

La teoría de apoyos y reacciones no es solo para exámenes: está en todas partes, desde una estructura de techo en tu casa hasta puentes y maquinaria industrial. Cuando diseñes una viga para sostener un toldo, por ejemplo, no quieres que esa viga tienda a girar y “apoyarse” en un único punto. Si el toldo es grande, las cargas pueden estar distribuidas, y necesitas un sistema de apoyos bien distribuido para evitar concentraciones de esfuerzos. En un puente, las condiciones son aún más críticas: cambios de temperatura, viento, tráfico y variaciones en la carga deben ser contemplados. Saber qué tipo de apoyo usar en cada caso te da la posibilidad de ajustar rigidez, estabilidad y seguridad sin complicarte la vida con cálculos imposibles.

Herramientas y recursos para llevarlo a la práctica

Hoy en día, tienes varias alternativas para analizar apoyos y reacciones: herramientas manuales, hojas de cálculo y software de ingeniería. Si te gusta aprender haciendo, empezar con Excel o Google Sheets para resolver ecuaciones de equilibrio puede ser muy útil. Por otro lado, si buscas resultados rápidos y visualización de esfuerzos, un software de análisis estructural te permitirá ver las reacciones y momentos en diferentes situaciones, y te ayudará a iterar diseños con menor riesgo de errores. Y sí, también existen PDFs y guías técnicas que condensan estos conceptos en ejemplos y plantillas listas para descargar. ¿Qué prefieres tú: aprender con ejercicios paso a paso o ir directo a una simulación y luego revisar la teoría?

Consideraciones de seguridad y diseño sostenible

La seguridad no es negociable. Un diseño que no tiene en cuenta las reacciones adecuadas puede parecer elegante, pero puede fallar bajo condiciones reales. Así que, cuando trabajes con apoyos y reacciones, piensa en factores como la variabilidad de la carga, temperaturas extremas, desgaste de materiales, y posibles fallos de unión. Además, la sostenibilidad entra en juego. Un diseño que reparte las cargas eficientemente reduce materiales excesivos y costos de mantenimiento a lo largo del tiempo. ¿Te imaginas cuánto dinero y problemas podrías evitar si desde el inicio te aseguras de que cada apoyo está calculado para resistir no solo la carga máxima, sino también condiciones atenuadas pero probables? Esa es la clave del diseño responsable.

Guía de exportación y recursos adicionales

Si buscas compartir o imprimir tu trabajo, exportar a PDF es una opción muy útil. Muchos programas de cálculo permiten exportar tablas, diagramas de momento y gráficos de cargas para que puedas presentar un informe claro. En la práctica, un buen informe incluye: diagrama de cuerpo libre, lista de reacciones en cada apoyo, ecuaciones de equilibrio, métodos de resolución, y una sección de verificación. Asegúrate de que tu informe explique el razonamiento detrás de cada resultado, para que alguien más pueda entenderlo sin necesidad de adivinar tus intuiciones. ¿Ya tienes un formato de informe que te guste o prefieres que te proponga uno como plantilla?

Preguntas frecuentes únicas

1) ¿Qué hago si una viga tiene más de dos apoyos y todas las reacciones parecen necesarias?

En estructuras con tres o más apoyos, puedes convertir el sistema en uno equivalente con menos incógnitas mediante métodos como la rigidez de los apoyos, o aplicando condiciones de compatibilidad para evitar soluciones indeterminadas. A veces, necesitas datos de flexión o de deformación para decidir qué reacciones son necesarias. Si te encuentras con un problema indeterminado, prueba con un enfoque de secciones y consulta condiciones de compatibilidad para cerrar el sistema.

2) ¿Existe un método rápido para comprobar si una solución está bien?

Sí. Un método sencillo es verificar las tres condiciones básicas de equilibrio: sumatoria de fuerzas en X y en Y debe ser 0, y la sumatoria de momentos respecto a cualquier punto también debe ser 0. Si alguna de estas sumas no da cero, revisa signos y magnitudes, y repite. Otra forma rápida es hacer un diagrama de esfuerzo interna para ver si hay regiones con tensiones excesivas o concentraciones, que podrían indicar un error de modelado o una suposición incorrecta.

3) ¿Cómo afecta la orientación de un rodillo a las reacciones?

La orientación del rodillo determina qué componente de la reacción es posible. Por lo general, un rodillo orientado horizontalmente resistirá movimientos verticales, liberando movimientos horizontales. Si la orientación no es la adecuada para la carga, puede generar componentes no deseados que se traduzcan en tensiones adicionales. Por eso, al diseñar, es crucial definir explícitamente la dirección de restricción de cada apoyo y verificar que las cargas se distribuyen de forma predecible.

4) ¿Qué hacer si la carga cambia con el tiempo?

Cuando las cargas son variables (por ejemplo, tráfico en un puente, viento variable, o carga móvil), puedes usar enfoques de diseño que aseguren que las reacciones no superen límites de seguridad para cualquier condición plausible. Esto suele implicar considerar condiciones límite y escoger apoyos que minimicen picos de esfuerzo. A menudo se recurre a un análisis-modal o a un estudio de sensibilidad para entender cómo cambian las reacciones ante diferentes escenarios de carga.

5) ¿Cómo relaciono estas ideas con la seguridad en construcción real?

En construcción, las especificaciones y normas exigen que el diseño de apoyos y las reacciones se evalúen con un margen de seguridad adecuado. Esto implica no solo calcular reacciones, sino también considerar la fatiga, el desgaste de uniones, y la posible variación en la rigidez de los materiales. La seguridad no es una idea abstracta; es una serie de criterios prácticos que deben cumplirse bajo condiciones de uso real y en el conjunto de la estructura, no solo en una parte aislada.

6) ¿Qué papel juega el software en este tipo de análisis?

El software puede acelerar y suavizar el proceso, permitiendo que pruebes múltiples escenarios, cargas distribuidas, y configuraciones de apoyo con solo unos clics. Sin embargo, el valor real está en la comprensión: si no entiendes qué está haciendo el programa, podrías confiar ciegamente en números que no se ajustan a la realidad. Nunca sustituyas el criterio humano y la revisión crítica por una pantalla; usa las herramientas para complementar, no para reemplazar, tu juicio técnico.

7) ¿Qué debería incluir siempre en un informe final?

Un informe sólido debe incluir un diagrama de cuerpo libre claro, la lista de reacciones en cada apoyo (con direcciones y magnitudes), las ecuaciones de equilibrio utilizadas, el método de resolución, resultados numéricos, y una sección de verificación. También añade comentarios sobre supuestos importantes, limitaciones del modelo y recomendaciones para la fase de construcción. ¿Quieres que te proponga una plantilla lista para adaptar a tu proyecto?

8) ¿Cómo puedo practicar para mejorar mi intuición en apoyos y reacciones?

Practica con problemas de diferente complejidad y verifica cada vez que puedas con diferentes métodos. Construye imágenes mentales de diagramas de cuerpo libre y di a ti mismo qué fuerza está provocando cada reacción. Haz ejercicios con cargas puntuales, distribuidas y combinadas sobre vigas simples, then añade más apoyos y observa cómo cambian las reacciones. Con el tiempo, el reconocimiento de patrones te permitirá estimar rápidamente las reacciones sin recorrer todo el proceso paso a paso.

Conclusión: la clave es entender, no memorizar

El mundo de los apoyos y sus reacciones no es un conjuro que se aprende de memoria; es una lógica física que se aplica con sentido común, paciencia y práctica. Si entiendes qué tipo de apoyo está haciendo qué cosa, y si dominas el equilibrio de fuerzas y momentos, podrás tomar decisiones de diseño más seguras y eficientes. ¿Listo para aplicar estos principios a tu próximo proyecto? ¿Qué tipo de apoyo piensas utilizar en tu siguiente viga y por qué? ¿Qué escenario de carga te gustaría practicar para fortalecer tu intuición?

Recursos y guía adicional

Si te interesa consultar más sobre el tema, busca guías de análisis de estructuras que cubran explícitamente “apoyos y reacciones” con ejemplos resueltos y ejercicios. También puedes buscar artículos, vídeos y tutoriales que mongan a prueba tu comprensión con problemas prácticos. Y si quieres, puedo ayudarte a convertir este artículo en un PDF descargable, con las secciones numeradas, ejemplos resueltos y plantillas para tus ejercicios. ¿Prefieres un PDF con ejercicios resueltos o un resumen rápido para consulta rápida?
